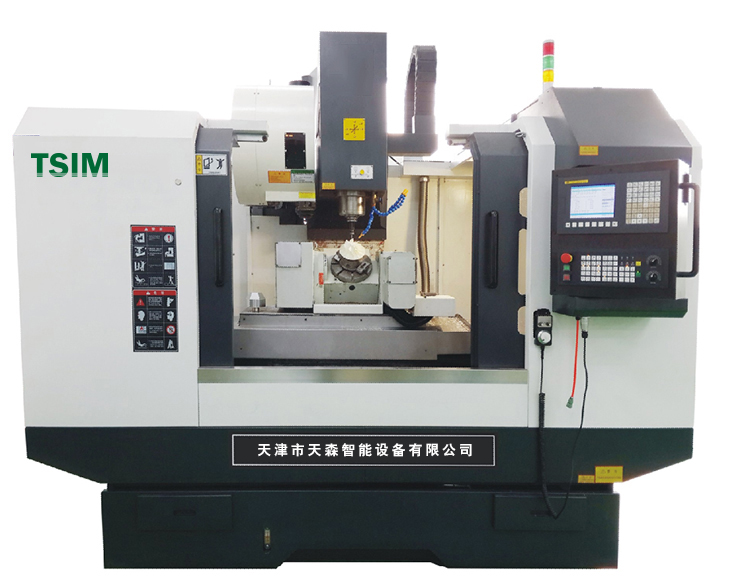

項目 |
單位 |
規格 |
項目 |
單位 |
規格 |
|
工作臺規格（長×寬） |
mm |
860×500 |
工作臺T型槽
（槽數×槽寬×槽距） |
mm |
5/18/100 |
工作臺最大載重
（X-Y面） |
kg |
700 |
絲杠規格(X/Y/Z) |
mm |
4010 |
|
旋轉臺最大載重（A×B/C) |
kg |
180/200 |
重復定位精度(X/Y/Z) |
sec. |
±0.003/300 |
|
最大行程(X/Y/Z) |
mm |
810×510×550 |
定位精度(X/Y/Z) |
|
±0.005/300 |
|
轉臺直徑（C軸) |
mm |
Φ170 |
轉臺重復定位精度
（A×B/C)
|
|
4" |
|
轉臺最大傾斜度（A×B/C) |
度 |
110/360 |
旋轉軸夾持扭力（C) |
|
20（氣壓0.5MPA） |
|
主軸中心線到立柱正面導軌距離 |
mm |
575 |
傾斜軸夾持扭力
（A×B) |
|
26（氣壓0.5MPA） |
|
主軸端面至工作臺上平面距離 |
mm |
110～565 |
最小分割單位 |
度 |
0.001 |
|
切削進給速度(X/Y/Z) |
mm/min |
1～8000 |
平面軸電機連接方式(X/Y/Z) |
|
直聯 |
|
轉臺切削進給速度（A×B/C) |
mm/min |
1～3000 |
轉臺電機連接方式(A×B/C) |
|
齒輪 |
|
X/Y/Z軸快移速度 |
m/min |
20000 |
X軸導軌方式 |
|
滑軌 |
|
轉臺最大速度（A×B/C) |
rpm |
11.1/22.2 |
Y軸導軌方式 |
|
滑軌 |
|
主軸錐孔 |
mm |
BT40 |
Z軸導軌方式 |
|
滑軌 |
|
主軸最大轉速 |
r/min |
8000 |
使用源氣壓力 |
mpa |
0.6 |
|
主軸電機功率 |
kw |
11 |
刀庫形式 |
|
圓盤式 |
|
伺服電機功率(X/Y/Z) |
kw |
2 |
刀庫容量 |
把 |
16 |
|
轉臺電機功率（A×B/C) |
kw |
0.85 |
機床重量 |
kg |
7500 |
